1   基本情况

多功能消声水池位于中山大学（珠海校区）海琴四号楼负一层，主要用于水声换能器及基阵的电声参数测量；用于水声探测与识别、水声通信与导航、水声勘探与成像、光缆感知与探测等方面的新技术研究；用于声纳装备、海洋仪器设备及水下多平台协同的调试及试验研究等。

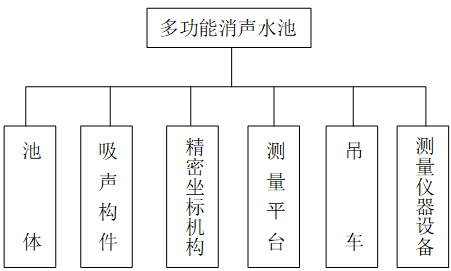

多功能消声水池实验设施主要由吸声构件、水循环处理系统、活动试验平台及升降回转装置、吊车和水声换能器电声参数综合测试系统等组成,其基本组成如图1所示。

2   技术指标

2.1       池体

消声水池的内壁尺寸为13.1m×8.1m×3.5m（池壁高出地面0.5m），六面消声。消声水池工作时实际储水量为371吨。

2.2       吸声构件

消声水池六面消声，水池六面敷设后，吸声系数满足以下要求：

• 吸声系数≥90％(1kHz~2kHz)；
• 吸声系数≥99％(2kHz~100kHz)。

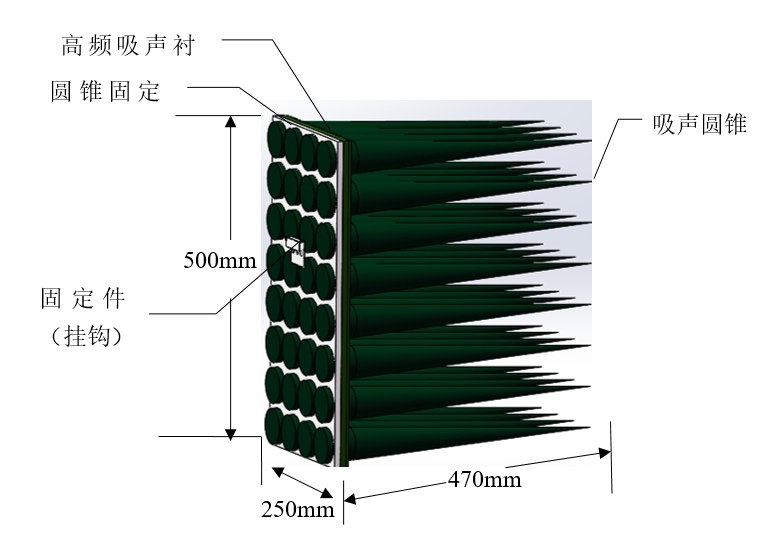

图2吸声构件结构示意图

2.3       水循环处理系统

水循环处理系统用于处理因水池中吸声材料析出物、灰尘、设备油污、水体微生物、藻类，避免频繁更换试验用水产生的资源损耗，保障测试水池水质能够满足水声测试要求。

• 连续工作时间：24小时/天；
• 供电电源：AC380V，50Hz；
• 额定功率：≤11kW；
• 工作环境温度：0～35℃；
• 相对湿度：20%～85%；
• 系统处理量：30吨/小时；
• 系统工作压力：1～6公斤。

2.4       活动试验平台和升降回转装置

活动试验平台由1t升降回转机构、50kg升降回转机构、活动试验平台本体（由大、小行车组成）、测试室四部分组成。活动试验平台和升降回转机构技术指标如下表所示：

2.5吊车

吊车是水池间主要的吊装起重设备，为单梁电动葫芦。起重能力为5吨，最大起吊高度9米。

2.6水声换能器电声参数综合测试系统

水声换能器电声参数综合测试系统由自动控制分系统、信号发射分系统、信号接收分系统等几部分构成。自动控制分系统由计算机、IEEE-488接口设备构成。测量装置的软件是在WINDOWS操作系统上，用VB软件编写，可对系统内部的故障能进行简单的定位，并给出解决办法。发射分系统由信号源模块、功率放大器和发射换能器构成。接收分系统由电子开关、测量放大器、滤波器、数字示波器和标准水听器组成。
