智能化拖曳水池

海洋工程与技术学院南校园拖曳水池始建设于1975年，拖曳水池总长200米，宽5.7米，其中前100米水深3米，后100米水深0.8米，水池中布置有拖曳水池拖车及其轨道系统、造波系统和消波系统等试验设备。目前拖曳水池正在进行中期改造，其承担的试验能力如下：

（1）船模试验：船模阻力试验、螺旋桨水动力性能试验、船模自航试验、船模伴流测量、尾部流场试验；

（2） 海工试验：波浪演化试验、部分耐波性试验、海洋潮流能发电试验等；

（3）标定试验：海流计标定试验等

1、拖车主要指标：

拖车主尺度：6m（L）×6m（B）×3.5m（H）；

拖车速度范围及精度：0.1~1.0m/s（±3mm）；

             1.0~5.0m/s（3‰）；

2、造波机主要指标：

（1）二维规则波

规则波最大波高：≮0.4m；

规则波波浪周期：0.5s～4s；

（2）二维不规则波

不规则波最大有义波高0.3m。不规则波浪谱可采用JONSWAP谱、P-M谱、ITTC谱及自定义谱等；

3、轨道系统主要指标：

轨道系统全长约200m；

竖直方向调节量±5mm，水平方向调节量±8mm；

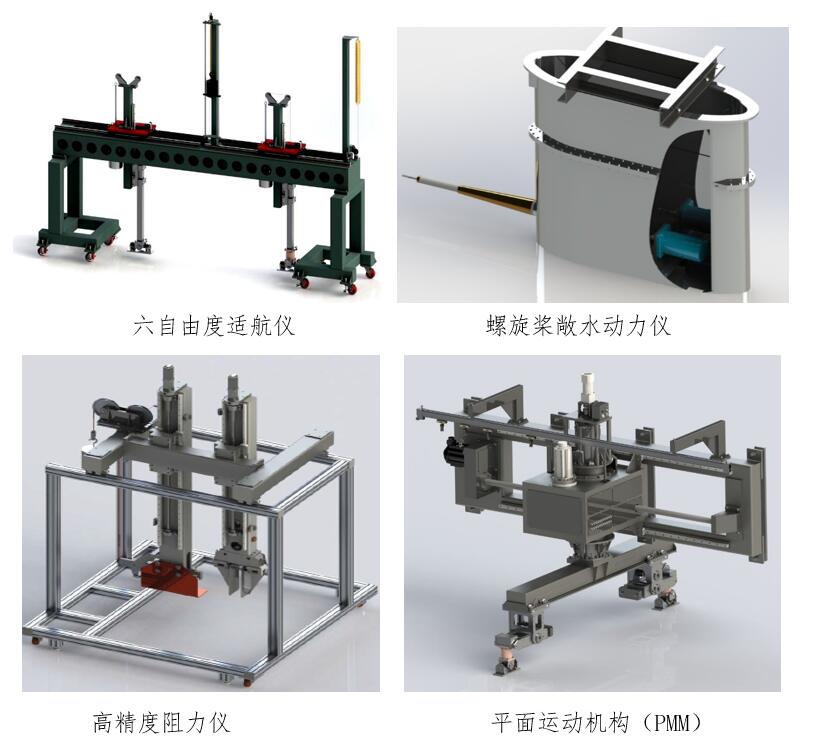

4、主要测量系统

（1）六自由度适航仪主要指标：

纵荡行程△x：±400mm；

垂荡行程△Z：±300mm；

纵倾角α：±30°；

横摇角β：±40°；

（2）螺旋桨敞水动力仪主要指标：

额定推力：0~100N范围内可调；

转速：0~1500rpm范围内可调；

额定扭矩：0~4Nm范围内可调；

推力扭矩传感器的精度要求：不大于0.5%F.S.；

（3）高精度阻力仪技术指标：

阻力仪量程：500N；

阻力仪精度：0.1% F.S；

升降位移高度：≮600mm；

最大夹持力：≮2000N；

气动系统工作压力：0.4—0.8MPa；

阻力仪校验精度：0.1% F.S；

（4）平面运动机构技术指标（PMM）：

最大艏摇角：±40°；

艏摇角速度：0∽0.4rad/s；

最大横荡振幅：±0.75m；

横荡频率：0.01∽0.5Hz；

横荡最大速度：≥0.6m/s；

纵向力：量程500N，测量精度≯0.5%F·S；

横向力：量程1000N，测量精度≯0.5%F·S；

艏摇力矩：量程1200N·m，测量精度≯0.5%F·S；
